STM32单片机DAC输出电压的功能解析

2019-01-21 10:00 ? 次阅读
标签:圈外 真人赌场网站 东四街道

今天提供并讲解的软件工程,基于软件工程“A0.0.0(STM32F10x_TIM延时)”修改而来。

一、RCC时钟配置

STM32单片机DAC输出电压的功能解析

该函数位于在bsp.c文件下面;

使能RCC时钟:RCC_APB1Periph_DAC

这里DA的时钟不像AD有AD1、AD2等,DA是共用时钟,所以调用接函数的时候一定要区分DA1和DA2开来。

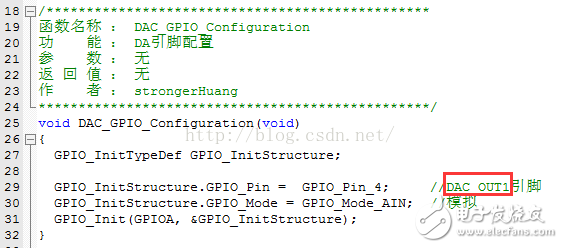

二、引脚配置

STM32单片机DAC输出电压的功能解析

该函数位于在dac.c文件下面;

对DA通道1所使用的引脚进行配置。

注意:

这里的DAC_OUT1引脚是固定对应的PA4的,一旦启动DA1功能,这个引脚就用于DAC功能了。

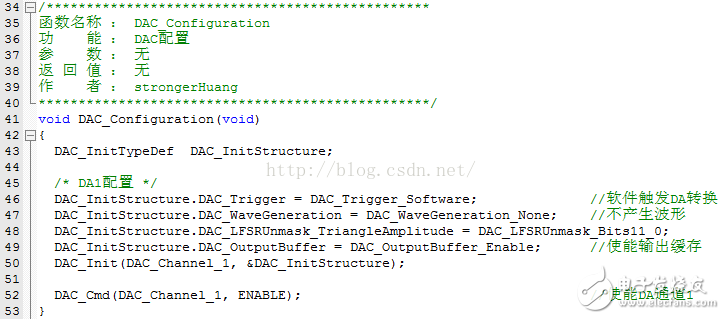

三、DAC配置

STM32单片机DAC输出电压的功能解析

该函数位于在dac.c文件下面;

对DA进行配置。

配置的每一条语句都有注释,请看源代码。

这里配置的都比较基础的,后续我会讲解复杂一点的配置(前期第一阶段定位在初级,所以,如果你想了解更高级的功能,请持续关注我的微信公众号)。

四、输出电压

STM32单片机DAC输出电压的功能解析

该函数位于在dac.c文件下面;

调用这个接口就可以在PA4引脚上输出相应的电压值(注意这个接口适用于参考电压为3.3V的情况下,若参考电压改了,换算的公式也要对应改,看源代码的人都应该知道怎么修改)。

这里是使用软件出发转换,后期会使用其他方法触发。

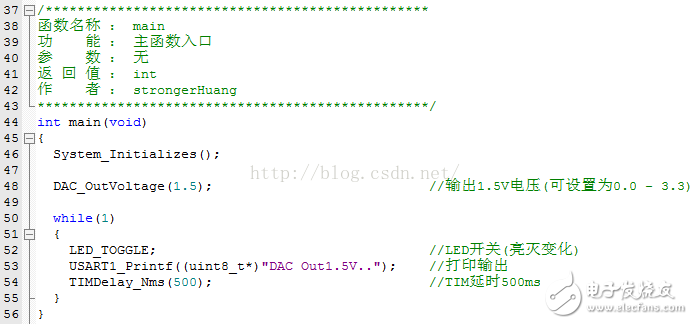

五、主函数应用

STM32单片机DAC输出电压的功能解析

该函数位于在main.c文件下面;

主要就是在上电配置DA,并让其在PA4引脚上输出1.5V的电压。

可以看到现象:间隔500ms,LED变化,串口打印出字符串。

六、今天的重点提示

A.DA1和DA2的配置基本一样;

B.为了避免寄生的干扰和额外的功耗,引脚PA4或者PA5在之前应当设置成模拟输入(AIN),因此在引脚配置的地方配置为:GPIO_Mode_AIN。
